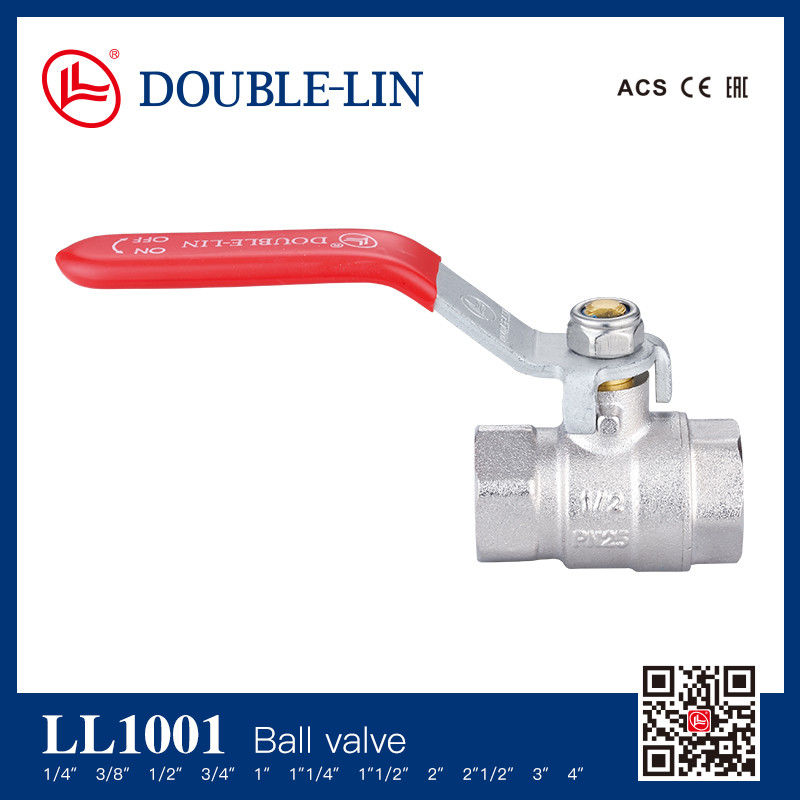

1/4" - 4" PN25 فلز فلز فلز فلز فلز فلز
جزئیات محصول:
| Place of Origin: | China |
| نام تجاری: | DOUBLE-LIN |
| گواهی: | ACS,CE EAC |
| Model Number: | LL1001 |
پرداخت:
| Minimum Order Quantity: | 0 |
|---|---|
| قیمت: | 0 |
| Packaging Details: | Double-Lin standard packing |
| Delivery Time: | within 7 days |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Supply Ability: | 50000 pcs |
|
اطلاعات تکمیلی |
|||
| Item: | Brass Ball Valves | Size: | 1/4" - 4" |
|---|---|---|---|
| Brass material: | HPB 57-3 | Connection Type: | Female x Female |
| Stem Type: | Double O-ring | Stem Material: | Brass |
| Seat Material: | PTFE | Body Seal Material: | PTFE |
| Thread: | ISO228 (equivalent to DIN 259 and BS2779) | Working Temperature: | from -10 ℃ to +120 ℃ (from 14℉ to 248℉) |
| برجسته کردن: | دریچه های توپ پیتزا PN25,دریچه های توپ برنجی زنانه × زنانه,دریچه توپی زنانه × زنانه,Female x Female Brass Ball Valves,Female x Female pex ball valve |
||
توضیحات محصول
شیرهای توپی برنجی 1/4 اینچ - 4 اینچ PN25 اتصال ماده به ماده
توضیحات شیرهای توپی برنجی
فشار کاری362.5 psi
دمای کاریاز -10 درجه سانتیگراد تا +120 درجه سانتیگراد (از 14 درجه فارنهایت تا 248 درجه فارنهایت)
رزوه ISO228 (معادل DIN 259 و BS2779)
تست باز و بسته شدن 10,000 بار
جزئیات شیرهای توپی برنجی
بدنه شیر برنجی: فورجینگ با چگالی بالا، بدون تاول، بدون سوراخ هوا، بدون نشتی. ساخته شده توسط ماشین های CNC با دقت بالا.
درپوش برنجی: فورجینگ با چگالی بالا، بدون تاول، بدون سوراخ هوا، بدون نشتی. ساخته شده توسط ماشین های CNC با دقت بالا.
توپ شیر: صاف و مقاوم در برابر سایش، با عملکرد آب بندی خوب.
ساقه شیر برنجی: ساخته شده از برنج نورد گرم، استحکام کششی بالا، چقرمگی خوب، استفاده طولانی مدت بدون تغییر شکل، شکستگی.
نشیمنگاه توپ:ساخته شده از PTFE خالص (پلی تترا فلوئورواتیلن)، با خاصیت ارتجاعی بالا و مقاومت در برابر سایش، به راحتی پیر نمی شود.
دسته:با داکرومت آبکاری شده، سطح در برابر خوردگی پوشانده شده است، پوشش ضخیم شده است، ضخامت آن تا 1.3 میلی متر است، استفاده راحت.
اورینگ: NBR & FKM, ساخته شده از مواد اولیه وارداتی, ضریب اصطکاک کم، عمر طولانی و نشت نکردن آسان.
مهره قفل استیل ضد زنگ: طراحی داخلی ضد شل شدن، می تواند برای مدت طولانی استفاده شود.
مشخصات فنی شیرهای توپی برنجی
- شیرهای توپی برنجی ماده به ماده با جریان کامل با دسته اهرمی تخت آهنی.
- رزوه، رنگ دسته،مواد و غیره. می تواندسفارشی شود.
|
ابعاد میلی متر |
1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" |
|
A |
40 | 41 | 48.4 | 56 | 65 | 76 | 85 | 99 | 132 | 152 | 178 |
| B | 23 | 23 | 29.5 | 35.5 | 42.7 | 53 | 63 | 79 | 102.5 | 120.5 | 144.5 |
| C | 39.2 | 39.8 | 54.2 | 57.6 | 60.6 | 75.8 | 81.3 | 88.5 | 121.5 | 129.5 | 141 |
| D | 87 | 87 | 95 | 95 | 126 | 140 | 140 | 165 | 224 | 224 | 283.5 |
| E | 9 | 10 | 14.8 | 19 | 24 | 30.2 | 37 | 47 | 62 | 74 | 90 |
| PN | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
25 |
25 | 25 | 25 |
مواد قطعات
| شماره | قطعه | مواد |
| 1 | بدنه | برنج |
| 2 |
درپوش |
برنج |
| 3 | توپ | برنج |
| 4 | آب بند | PTFE |
| 5 | ساقه | برنج |
| 6 | اورینگ | NBR |
| 7 | اورینگ | لاستیک فلوئور |
| 8 | دسته | آهن یا فولاد |
| 9 | مهره | فولاد ضد زنگ |
یادآوری: شیرهای توپی با دسته قرمز فقط می توانند در خدمات آب، تاسیسات گرمایشی و تهویه مطبوع و سیستم هوای فشرده استفاده شوند. استفاده از آنها در سیستم گاز مجاز نیست.
- جزئیات بسته بندی ما
1. آرم Double-Lin در بدنه شیر فورج شده است.
2. آرم Double-Lin روی دسته مهر یا چاپ شده است.
3. جنس جعبه داخلی کاغذ مقوایی 3 لایه است، با چاپ واضح و جذاب.
4. گواهی تضمین محصول
5. کیسه سازگار با محیط زیست پلاستیکی PE.
6. برچسب مشخصات محصول در کنار کارتن اصلی چسبانده شده است.
7. نوار بسته بندی مخصوص Double-Lin.
8. جنس کارتن اصلی کاغذ مقوایی 5 لایه است، با چاپ واضح و جذاب.
9. 2 عدد کیسه نبافته در داخل.
10. 1 نسخه از دفترچه راهنما در داخل.
